Solutions
쓰기 · 읽기 · 수정하기를 바꿉니다
전장회로도로 하는 업무는 세 가지뿐입니다.
설계(쓰기), 검토(읽기), 설변(수정하기).
NRCAD는 선을 없애고 표와 코드로 전환하여
이 세 가지를 모두 쉽고 정확하게 만듭니다.
Before → After
쓰기 · 읽기 · 수정하기가 이렇게 달라집니다

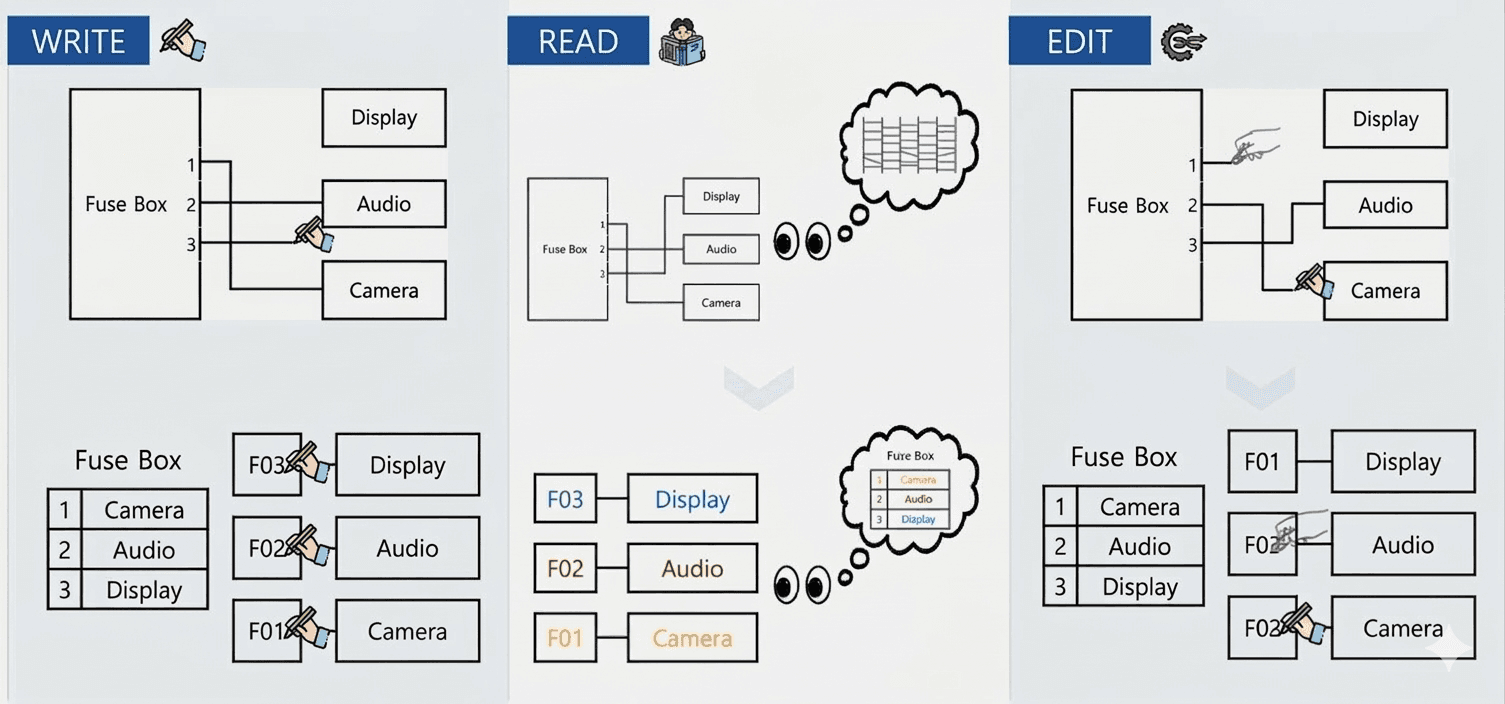

위: 기존 방식 (선으로 연결). 아래: NRCAD 방식 (표와 코드로 연결).
각 업무가 어떻게 바뀌는지 비교해 보세요.
상단: 선(Line) 기반의 기존 방식 | 하단: 표(Table)와 코드(Code) 기반의 NRCAD 방식
Process
NRCAD의 해법
선을 없앤다
전장회로도의 선(Line)을 표(Table)와 코드(Code)로 전환하여 복잡성의 근인을 제거합니다.
Module로 쓴다
사양별 부품 Module 회로도를 완성하고, 옵션표와 BOM으로 기종을 조합합니다.
표와 코드로 읽는다
선을 따라가는 대신 구조화된 표와 코드를 읽어 회로도를 빠르게 파악합니다.
코드로 수정한다
선을 지우고 다시 그리는 대신 코드 몇 글자를 수정하여 설변을 완료합니다.
Solution 01
쓰기 — Write
전장회로도 설계를 쉽고 정확하게
해결하려는 문제
기존 전장회로도는 A3라는 한정된 공간 안에
전장품 간의 모든 연결을 선으로 나타냅니다.
Fuse Box, VCU처럼 핀이 많은 부품에는 수많은 선이 연결되는데,
주변 공간이 부족해 멀리 배치하고 긴 선으로 이어야 합니다.
이 과정에서 중복 정보 기재 오류, Wire 사양 선정 오류가 발생합니다.
N개의 기종을 설계한다면 이 어려운 설계를 N번 반복해야 합니다.
접근 방식
NRCAD는 Fuse Box와 VCU에 연결된 선을
표(Table)와 코드(Code)로 대체했습니다.
'Fuse에 연결된 부품이 뭐지?' → 표(부하표)로 확인.
'이 부품은 어느 Fuse에 연결돼 있지?' → Code로 확인.
선을 따라갈 필요가 없습니다.
다기종 설계는 옵션표로 기종별 사양을 정의하고,
Module 회로도와 1:1 매칭하여 한 번에 설계합니다.
기대 효과
설계 시간이 획기적으로 단축됩니다.
Module 회로도에서 실수가 없다면
앞으로 몇 기종을 설계하든 해당 Module 관련 문제는 없습니다.
설계 품질이 기종 수에 관계없이 일관되게 유지됩니다.
표와 코드: 복잡한 선의 60%를 표(Table)와 코드(Code)로 대체.
선이 사라지니 설계(쓰기)가 쉽고 정확해진다.
Solution 02
읽기 — Read
전장회로도를 쉽고 빠르게 읽기
해결하려는 문제
기존 전장회로도를 읽으려면 사다리를 타듯 선을 따라가야 합니다.
선을 따라가다 다른 선을 따라가기도 하고,
끝점에 다다랐지만 시작점이 기억나지 않기도 합니다.
프린트한 회로도는 더 어렵습니다.
야외에서 눈으로 선을 쫓는 것은
모니터에서 클릭하며 따라가는 것보다 훨씬 힘듭니다.
읽기가 어려우니 회로도를 잘못 해석해 Harness를 설계하기 쉽고,
보통 장비를 다 만들고 나서야 문제를 발견합니다.
접근 방식
NRCAD에서는 선 대신 표와 코드를 읽습니다.
Fuse Box 부하표를 보면
어떤 부품이 연결되어 있는지 한눈에 파악됩니다.
VCU 입출력표를 보면
각 핀에 어떤 전장품이 연결되어 있는지 즉시 알 수 있습니다.
선을 따라갈 필요 없이 구조화된 데이터를 읽으면 됩니다.
기대 효과
회로도를 쉽고 빠르게 읽을 수 있어
Harness 설계 오류가 줄어듭니다.
프린트한 회로도로 현장 점검할 때도
표와 코드를 읽으면 되니 직관적입니다.
논리적 시퀀스도 쉽게 파악됩니다.
표와 코드: 선을 따라가는 대신 구조화된 표와 코드를 읽는다.
연결 정보가 한눈에 파악된다.
Solution 03
수정하기 — Modify
설계 변경을 빠르고 정확하게
해결하려는 문제
기존 회로도를 수정하려면
선을 일일이 지운 다음 다시 그려야 합니다.
공간이 부족하면 부품을 옮기고 모든 선을 다시 이어야 합니다.
N개의 기종을 설변한다면
이 지우고 다시 그리는 행위를 N번 반복해야 합니다.
중복 기재 정보의 수정 누락,
회로도 연계 부품의 변경 누락이 빈번하게 발생합니다.
접근 방식
NRCAD에서는 선이 아니라 코드 몇 글자를 수정하면 끝납니다.
중복 기재 정보는 자동 연동되어
한 곳만 수정하면 다른 곳도 함께 변경됩니다.
회로도 연계 부품(Fuse Box 명판, VCU I/O 사양서)도 자동 생성됩니다.
다기종 수정은 Module 회로도를 수정한 후
BOM에서 일괄 확대 적용합니다.
기대 효과
설계 변경 대응 시간이 극적으로 줄어듭니다.
수정 누락으로 인한 리워크가 사라집니다.
연계 부품까지 자동으로 반영되니
Fuse Box 명판과 회로도 내용이 불일치하는 일이 없습니다.
BOM 구조: 기능별 모듈 회로도를 BOM으로 조합하여 전체 회로도를 완성.
수정 시 BOM만 변경하면 여러 기종에 일괄 적용.
