Products & Capabilities
전장회로 설계 전용 Tool
NRCAD는 전장회로도의 쓰기, 읽기, 수정하기를
쉽고 정확하게 해서 더 이상의 리워크를 만들지 않겠다는
철학을 가진 전장회로 설계 전용 Tool입니다.
Overview
선 없는 전장회로 설계
사양별 부품 Module 회로도를 완성하면,
옵션표에 따라 한 기종의 회로도를 빠르게 설계할 수 있고,
전장회로 전용 BOM을 통해 여러 기종에 확대 적용할 수 있습니다.
* 아래 화면은 개념적 인터페이스 예시이며,
실제 제품 화면과 다를 수 있습니다.
기술 보안을 위해 상세 UI는 공개하지 않습니다.
Capabilities
핵심 역량
선 없는 전장회로 설계
복잡한 선의 60%를 표와 코드로 대체

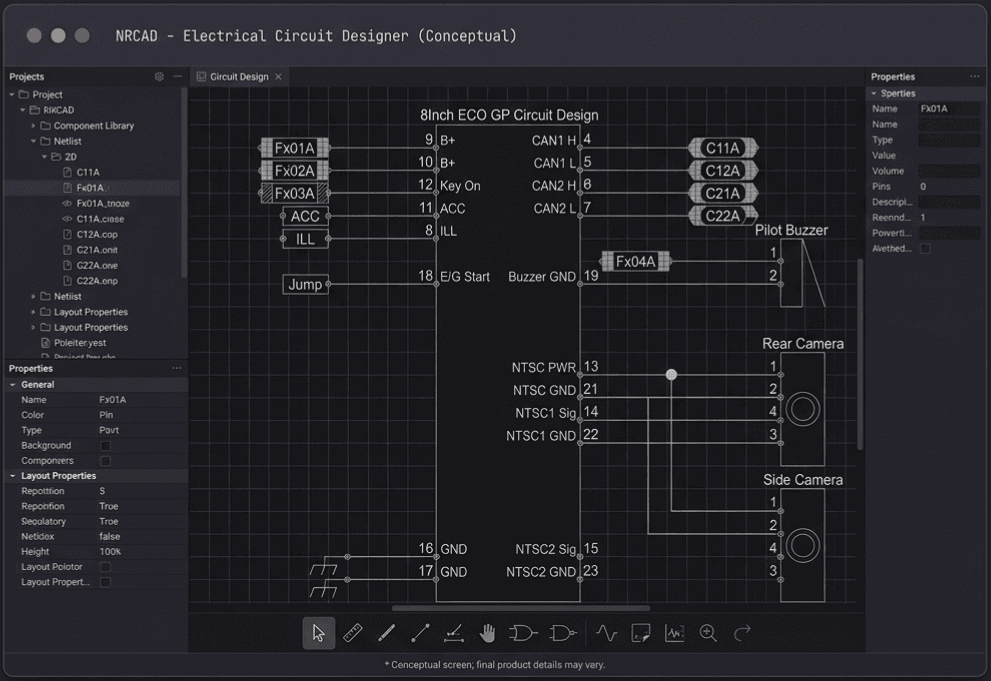

Fuse Box에서 출발해 사다리 타듯 선을 따라갈 때
궁금한 것은 '이 Fuse에 연결된 부품은 무엇일까?'입니다.
반대로 전장품에서 Fuse Box 쪽으로 갈 때는
'어느 Fuse에 연결돼 있을까?'가 궁금합니다.
NRCAD는 이 물음을 표(부하표)와 코드로 해소했습니다.
VCU도 마찬가지로 입출력표와 코드로 선을 대체합니다.
활용 상황
Fuse Box·VCU처럼 핀이 많아 선이 복잡해지는 전장품이 포함된 모든 전장회로 설계에 적용됩니다.
Workflow 개선
선을 따라가지 않고 표와 코드를 읽으면 연결 정보를 파악할 수 있습니다. 중복 기재 정보는 자동 연동되어 한 곳만 수정하면 다른 곳도 함께 변경됩니다.
설계 철학
선으로 나타내던 정보의 본질은 From과 To입니다. 본질만 남기고 선이라는 형식을 제거했습니다.
옵션표 기반 다기종 설계
N개의 기종, 1번의 설계
자동차 옵션을 선택해 구매하듯,

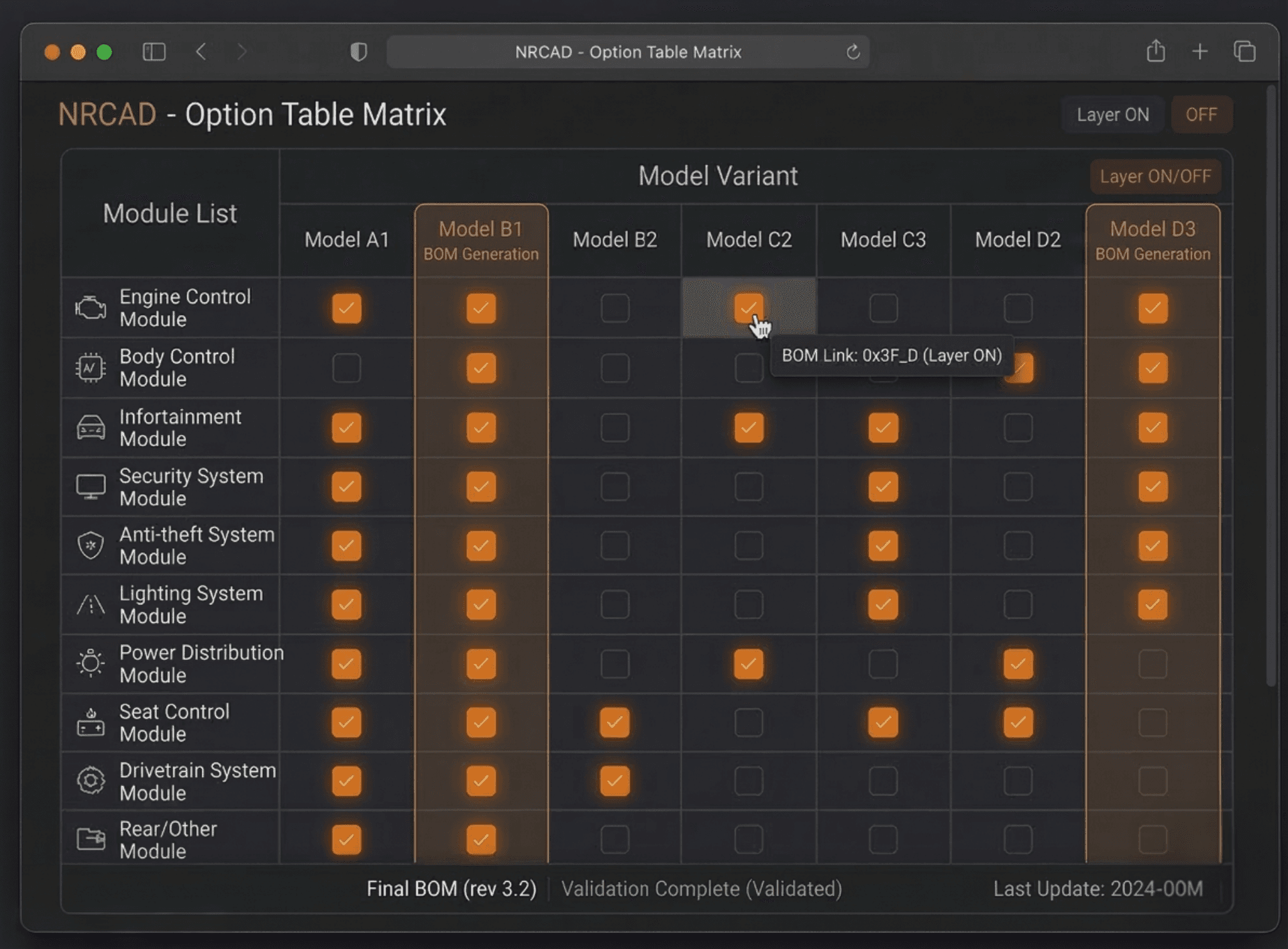

기종별 요구사양을 옵션표로 정의합니다.
각 옵션과 해당 옵션의 회로 Module을 1:1로 매칭시키고,
Layer를 부여합니다.
옵션표에 맞게 Layer를 켜고 끄면
한 기종의 회로도가 자동으로 완성됩니다.
실제 양산 기종에 적용하여
설계 시간을 획기적으로 단축한 실적이 있습니다.
활용 상황
엔진 사양, 유압 시스템, 제어기 사양 등 옵션이 다른 여러 기종의 전장회로를 설계해야 하는 모든 상황에 적용됩니다.
Workflow 개선
기존: N개의 기종을 N번 설계. NRCAD: 옵션표로 한 기종 설계 → BOM으로 전기종 설계. 설계 시간이 획기적으로 단축됩니다.
설계 철학
기종별로 다른 것은 옵션이지 회로 설계의 본질이 아닙니다. 옵션을 분리하면 설계의 재사용성이 극대화됩니다.
코드 기반 설계 변경
선을 지우고 그리는 대신 코드 수정
기존에는 설계 변경 시
선을 일일이 지운 다음 다시 그려야 했습니다.
공간이 부족하면 부품을 옮기고 모든 선을 다시 이어야 했습니다.
NRCAD에서는 코드 몇 글자를 수정하면 끝입니다.
다기종 설변은 Module 회로도를 수정한 후
BOM에서 일괄 확대 적용합니다.
활용 상황
불필요한 기능 삭제, 원가절감을 위한 부품 교체, 신기능 추가 등 모든 종류의 전장회로 설계 변경에 적용됩니다.
Workflow 개선
기존: N개의 기종을 N번 수정. NRCAD: Module 수정 후 BOM에서 일괄 적용. 설변 범위가 명확하고 누락이 없습니다.
설계 철학
수정의 본질은 연결 정보의 변경입니다. 선을 지우고 다시 그리는 것은 불필요한 부가 작업입니다.
회로도 연계 부품 자동 생성
회로도 수정하면 연계 부품까지 자동 반영

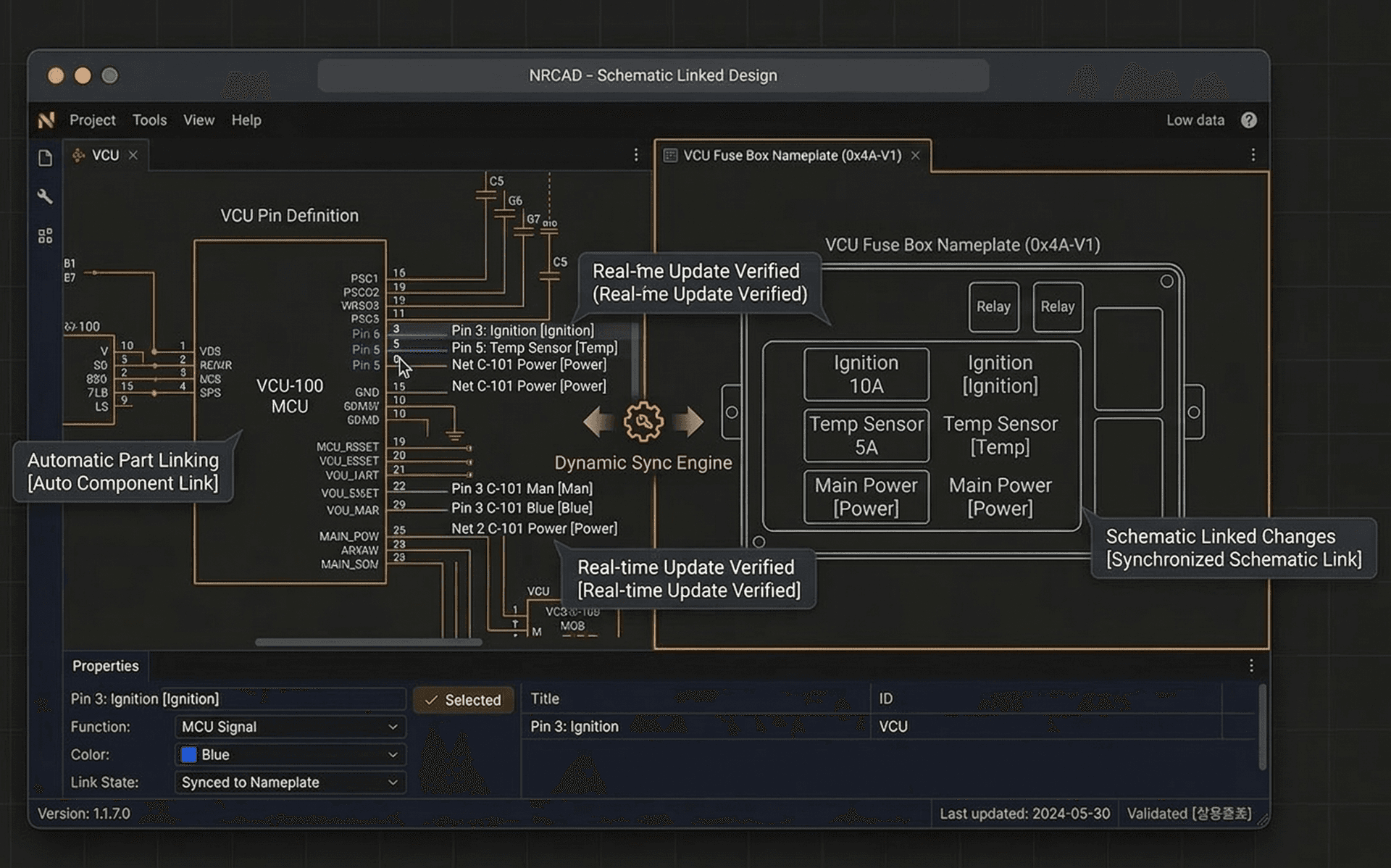

회로도의 Fuse Box 표는
그 자체가 Fuse Box 명판을 확정하는 정보이고,
VCU 표는 VCU I/O 사양서를 확정하는 정보입니다.
기존에는 회로도를 수정하고 나서
Fuse Box 명판과 VCU 사양서를 별도로 수정해야 했고,
이 과정에서 누락이 빈번했습니다.
NRCAD는 이를 자동으로 생성합니다.
활용 상황
Fuse Box 명판, VCU I/O 사양서 등 회로도에서 파생되는 부품 설계가 필요한 모든 경우에 적용됩니다.
Workflow 개선
회로도 수정 → 연계 부품 자동 반영. 별도 설계가 필요 없고, 수정 누락이 원천적으로 불가능합니다.
설계 철학
같은 정보를 두 번 기재하면 반드시 불일치가 발생합니다. 원본은 하나, 파생은 자동으로.
Wire 사양 자동 선정
부품 사양에 따라 Wire SQ와 색상을 자동 지정
Wire의 굵기(SQ)는 전장품의 전류 사양에 따라 정해지고,
색상은 회로 속성이나 인접 Wire에 따라 규칙이 있습니다.
하지만 Wire가 워낙 많다 보니
설계자는 일일이 확인하기보다 감으로 타협하는 실정입니다.

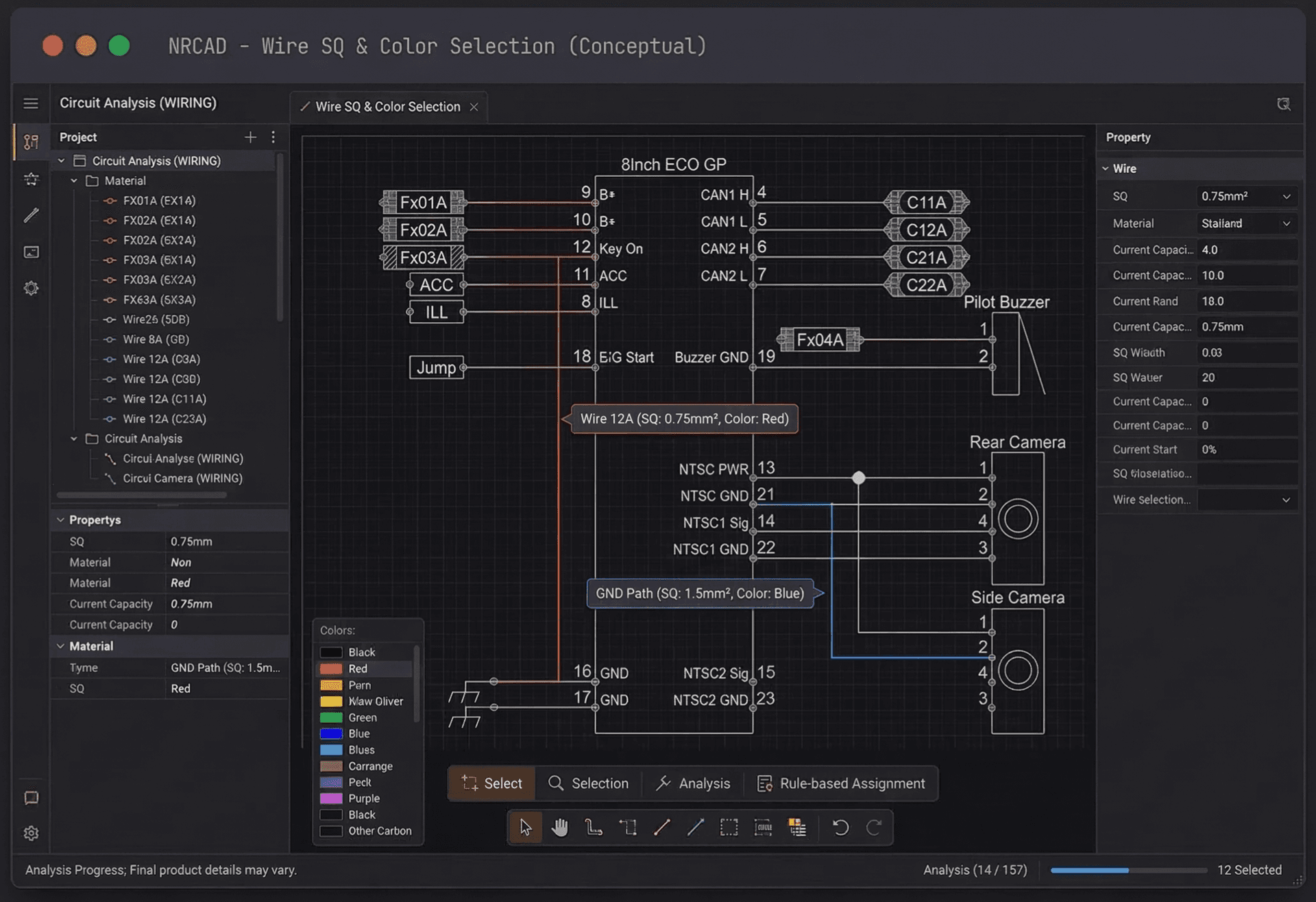

NRCAD는 부품 사양에 따라 Wire SQ를 자동 지정하고,
전기종 회로 속성별 Wire 사양을 통일합니다.
활용 상황
수많은 Wire의 SQ와 색상을 정확하게 선정해야 하는 모든 전장회로 설계에 적용됩니다.
Workflow 개선
Wire 사양을 자동으로 정확하게 선정하여 선정 오류를 제거하고, 전기종에 걸쳐 일관된 Wire 사양을 유지합니다.
설계 철학
규칙이 있는 것은 자동화할 수 있습니다. 사람의 감이 아닌 데이터에 기반한 정확한 선정.
Harness 연동 설계
회로도에서 Harness까지 하나의 데이터로
전장회로 설계의 다음 단계는 Harness 설계입니다.

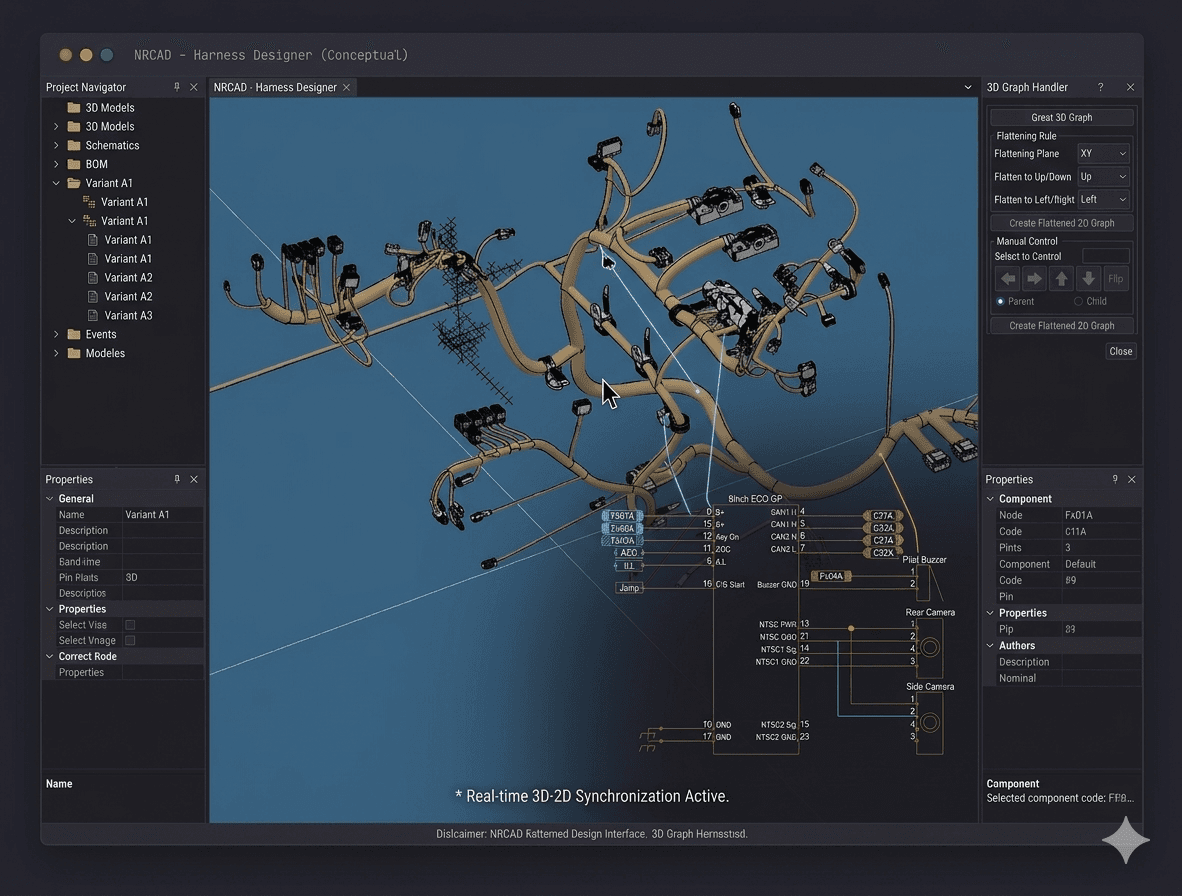

회로도를 읽어 Harness의 3D와 2D를 설계하는데,
읽기 어려운 회로도 때문에 잘못 해석하면
Harness 설계에 오류가 생깁니다.
NRCAD는 회로도 데이터와 Harness 데이터를 연동하여
전장 설계 전체의 리워크를 없애는 것을 목표로 합니다.
활용 상황
전장회로 설계 이후 Harness 설계까지 연계가 필요한 모든 탈것 제조사의 전장 설계에 적용됩니다.
Workflow 개선
회로도에서 Harness까지 단일 데이터로 연결. 회로도 변경이 Harness에 자동 반영되어 불일치가 사라집니다.
설계 철학
전장 설계의 최종 목표는 회로도가 아니라 실물 Harness입니다. 회로도에서 Harness까지 끊김 없는 데이터 흐름.
Business Model
Tool License + Plug-In License
NRCAD는 전장회로 설계 전용 Tool을 기본으로 제공하고,
다기종 설계, 연계 부품 자동 설계, Harness 연동 등의
확장 기능을 Plug-In으로 제공합니다.
Tool License
전장회로 설계 전용 Tool.
선을 표와 코드로 대체한 새로운 설계 방식,
Wire 사양 자동 선정, 중복 정보 자동 연동 기능을 포함합니다.
Plug-In License
- · 다기종 설계 Plug-In (옵션표 + BOM)
- · 전장 회로도 연계 부품 자동 설계 Plug-In
- · Harness Sync 설계 Plug-In
- · 전장회로 검증 Plug-In
